電爐基本電路和視在功率
實際電爐電路可能相當復雜，但原理上可簡化為圖2- 10電路，電阻K和電感L串聯，再和電容C并聯，接到電壓 為L(zhǎng)J的電源。這個電路就是感應電爐的簡化電路，其原理 對其他電爐也適用。
這個電路的主要問題，和前述簡單電路相仿，也是電流分配、電流和電壓的關系、需要的 供電功率、各元件的用電功率或耗電功率。
由于電流和電壓都涉及相位，用相量分析電路比較簡便。如圖2-10，應用相量便于標 注電壓的極性和電流方向。

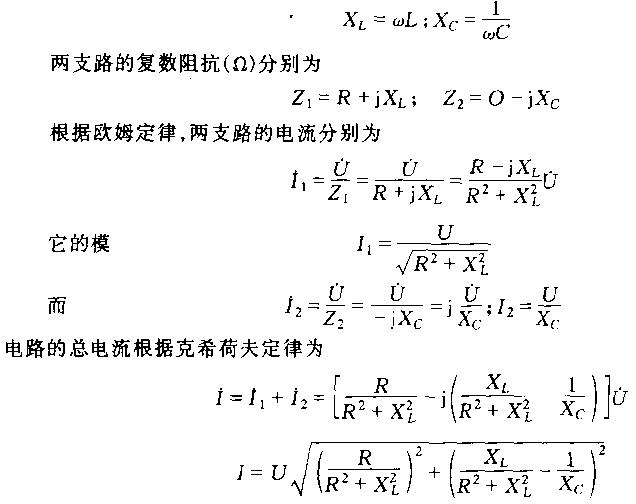

電感器的感抗和電容器的容抗分別為

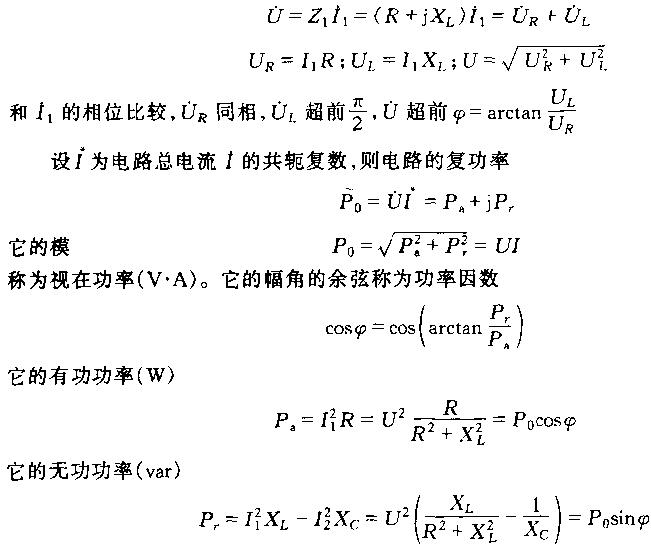

t/與J的相位關系由虛部反映。如果虛部為零，即圓括號中兩項相等，則f與[j同相。如 果虛部為負，即電抗中感抗為主，則j較滯后，如果虛部為正，即容抗為主，則電流超前。 支路1有電阻R和電感L兩個元件，兩者的電壓與電源電壓的關系
無功功率大將增加供電設備負擔。由式(2-25)可知，如果恰當配置電容可使無功功率 為零，所需電容為(F〉
這個效應在電工學中稱為L(zhǎng)-C并聯電路的諧振。諧振時電路的總電流較小，由式（2-20)可 知其值為(A)
其所以如此，是因?yàn)殡姼性须娏骱碗娙菰须娏鞯南辔磺∏∠喾矗瑑烧呋ハ嗵峁o(wú)功 電流,無需由電源供給。這里，電容起到補償電感無功電流的作用，稱之為補償電容。
感應電爐的自然(未補償?shù)模┕β室驍?shù)往往很低，流過感應器的無功電流很大，不加補償 電容，不能正常工作。
