匯流排的電流分布與阻抗
大型電爐的工作電流可達若干萬安培，巨大電流需用匯流排輸送。匯流排是指由若干 根導體并聯組成的導體組，要求阻抗盡量小和電流分布均勻。

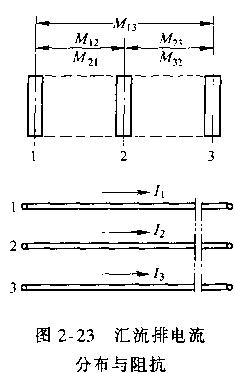

圖2-23是由三根導體并聯組成的匯流排。為簡化問題，假設各導體的尺寸和溫度都相 同，導體間距也相同。以此為例，研討各導體的電流是否均一。各導體的電壓
圖2-23的配置方式稱為平面型。以上討論證明，即使導體 間距相等和截面尺寸相同，也只能是兩側導體電流相等，而中間 導體的電流較小�？梢酝普�,這個規律對多根導體組成的平面型 匯流排也適用。如果導體間距不等,電流差異將增大。引起各導 體電流差異的原因是互感差異,例如上述的(m23-m13)。
平面型匯流排優點是配置方便，所以廣泛采用。為了減少 各導體載流差異和互感差異，可采用盡量增大導體間距，減少 導體截面尺寸，帶材平鋪（圖2-23為豎立），采用管棒材，導體 三角形或正方形排列的方法。
匯流排的阻抗是構成它的各導體阻抗的綜合。理論上，匯 流排是若干導體的并聯電路，匯流排電流為各導體電流之和， 而各導體的端電壓相同，于是
如果各導體電流不相等，可利用上述電壓方程組聯解求出各導體的電流，根據各導體的 電流求其阻抗，然后按式(2-54)求匯流排的阻抗。當然,計算很繁瑣。
非磁性導體的自感和互感系數(H)
其中，/為導體長度；D為幾何尺寸，m。計算自感系數時，D稱為截面尺寸< 對于半徑為r的棒材 D = 0.778r
對于邊長為a與6的帶材 D 二0.2235U +6)
對于外徑r,內徑r2的管材 +

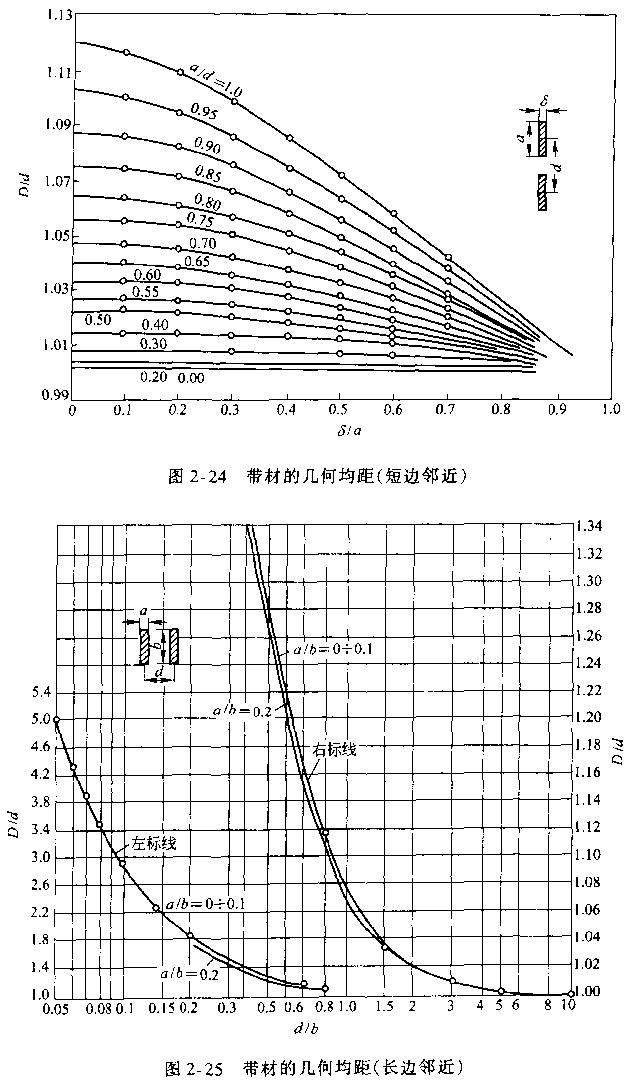

計算互感系數時，D稱為兩導體間的幾何均距。對于棒材和管材，D等于軸心間距。 對于帶材，Z?與兩導體配置方式有關，兩截面短邊鄰近的方式利用圖2-24計算，兩截面長 邊鄰近的方式利用圖2-25計算。
匯流排電感計算十分繁瑣，只是非常必要時才進行精確計算。可以利用式(2-55)估算 把匯流排當作一個諸導體間沒有空隙的實體，把它的諸導體 包圍的截面（如圖2-23中虛線包圍的截面）當作計算自感的 截面，按此假定的截面計算這個假定實體自感系數，所得結果 是匯流排的電感系數（包括自感和互感）的近似值。
上述估算法依據磁環路安培定律：磁力線是封閉的環路 線，導體的自感系數基本取決于環繞并鄰近導體周邊的磁力 線長度，長度長則自感系數小。
由磁環路安培定律可知，采用匯流排輸送電流，可以減少 電路的電抗。
綜上所述，應該根據廠房條件合理配置匯流排，使其阻抗 小，載流量大而且諸導體載流均勻，散熱條件好，結構堅固并 便于檢修
