復線型短網

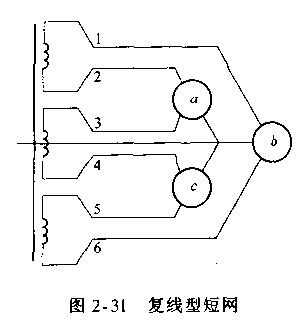

如圖2-31，a、6、c為三根電極，以電極上端為變壓器次級角接的接點，即所謂變壓器次級在電極上端“封口”， 這是這種短網的特點。在變壓器與電極之間，每相導體為進線與出線并列的復線，其中流動相電流，而在三根電 極中流動線電流。顯然，復線型短網是三個單相短網與 一個正三角形短網的組合，兼有兩者的優缺點。這種短網阻抗趨近平衡，特別是感抗較小，但是結構復雜，配置較難。
在短網阻抗中，以感抗為主，感抗為電阻的若干倍。
大型電爐短網感抗過大是個技術問題，因此要求阻抗趨近平衡，宜采用復線型短網。
 |
|
