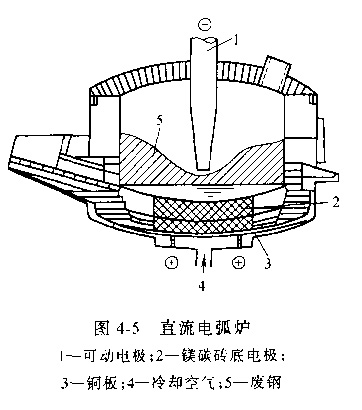

如圖4-5,爐子有一通過爐頂中心垂直安裝的 石墨電極作為陰極。電極固定在電極夾持器里，而 固定夾持器的柱子可沿轉動臺的導輥垂直移動。
底電極是直流電弧爐的主要結構部件，其冷卻槽露 出在爐殼外，而控制系統和信號系統可以連續監視 底電極狀況，以保證設備的安全運行。
直流爐裝有一支或多支石墨電極和一支或多 支爐底電極。石墨電極是陰極，底電極是陽極，同 時兩電極保持在一條中心線上，以保證良好的導電 性能。由于直流電不存在趨膚效應和鄰近效應，在 石墨電極截面中電流分布均勻，因此，電流密度可 以取得大些。電流相同條件下，直流電弧爐的石墨電極尺寸比交流電弧爐要小一點。底電 極的大小為中心電極的2.5~5倍。底電極的材料，可以是鎂碳磚石墨或普通碳鋼。底部電 極與溶液接觸部分將被燒熔，但在每次倒完鋼水后，殘留在爐膛內的鋼水在底部電極凝結成
塊，而沉積在底電極頂端，使之“再生”，為下一爐開爐做準備。因此，從“再生”意義上來說， 用碳鋼比石墨優越。
 |
|
