三相電弧爐不同程度地存在兩個邊相間功率轉移和三相電弧功率不平衡，它的原理巳 在2.5.4節中介紹，這里結合電弧爐的條件，做一補充說明。

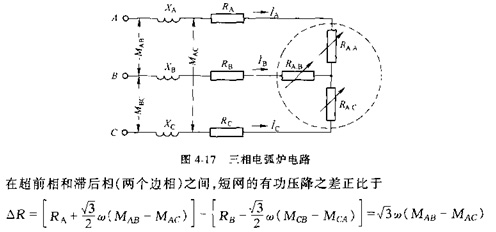

圖4-17為三相電弧爐的主電路。若以中間S相為參考相，則邊相A為超前相，邊相C 為滯后相。已經證明，如果邊相導體對稱的共平面型短網和電極正三角形布置的電爐組合， 則短網的三相阻抗不等，A相最大，C相次之，B相最小。由于三相電源電壓是相等的，因 此三相短網壓降不等。為使三相電流相等，必須調整弧長，使電弧電阻不等，結果中相電弧 功率Pab最大，滯后相PAC次之,超前相Pm最小。這就是三相（電�。┕β什黄胶猬F(xiàn)象。


它引起由A相轉移到C相的有功功率�？梢哉J(rèn)為，這兩相導體相當于一個“變壓器”, 由電磁耦合傳輸電能。這是誘發三相電弧功率不平衡的一個原因。
共平面型短網的電路產生三個電弧功率不平衡的根本原因，是這種短網的三個導體之 間互感彼此不等。三相電弧功率不平衡可導致三相熔煉不均衡，而且使中相側爐襯壽命縮 短=因此，需改進短網的導體配置方式，盡量減少三相電弧功率不平衡。由于配置上的限 制，而且軟聯至電極間的導體頻繁活動，尚無法使三相電弧功率完全平衡。
